El cableado estructurado:

Con el propósito de implantar una red de área local (Local Area Network, LAN) se comprende por:

Cableado horizontal

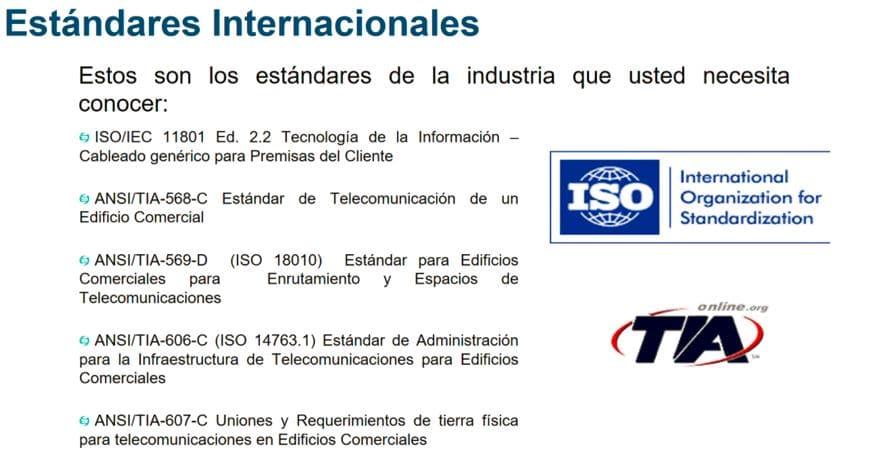

La norma del EIA/TIA 568A define el cableado horizontal de la siguiente forma: el sistema de cableado horizontal es la porción del sistema de cableado de telecomunicaciones que se extiende del área de trabajo al cuarto de telecomunicaciones o viceversa.

El cableado horizontal se compone de dos elementos básicos: rutas y espacios verticales (también llamado «sistemas de pasada de datos horizontal»). Las rutas y espacios horizontales son utilizados para distribuir y soportar cable horizontal y conectar hardware entre la salida del área de trabajo y el cuarto de telecomunicaciones. Estas rutas y espacios son los «contenedores» del cableado horizontal.

1. Si existiera cielo raso suspendido se recomienda la utilización de canaletas para transportar los cables horizontales.
2. Una tubería de ¾ PULGADAS por cada dos cables UTP.
3. Una tubería de 1 pulgada por cada cable de dos fibras ópticas.
4. Los radios mínimos de curvatura deben ser bien implementados.

El cableado horizontal incluye:

• Las salidas (cajas/placas/conectores) de telecomunicaciones en el área de trabajo (en inglés: work area outlets, WAO).
• Cables y conectores de transición instalados entre las salidas del área de trabajo y el cuarto de telecomunicaciones.
• Paneles (patch panels) y cables de empalme utilizados para configurar las conexiones de cableado horizontal en el cuarto de telecomunicaciones.

Se deben hacer ciertas consideraciones a la hora de seleccionar el cableado horizontal: contiene la mayor cantidad de cables individuales en el edificio.

Cableado vertical o backbone

El sistema de cableado vertical proporciona interconexiones entre cuartos de entrada y servicios del edificio, cuartos de equipos y cuartos de telecomunicaciones. El cableado del backbone incluye la conexión vertical (Las canalizaciones Backbone pueden ser verticales u horizontales) entre pisos en edificios de varios pisos.

El cableado del backbone incluye medios de transmisión (cables), puntos principales e intermedios de conexión cruzada y terminaciones mecánicas. El cableado vertical realiza la interconexión entre los diferentes gabinetes de telecomunicaciones y entre estos y la sala de equipamiento. En este componente del sistema de cableado ya no resulta económico mantener la estructura general utilizada en el cableado horizontal, sino que es conveniente realizar instalaciones independientes para la telefonía y datos. Esto se ve reforzado por el hecho de que, si fuera necesario sustituir el backbone, ello se realiza con un coste relativamente bajo, y causando muy pocas molestias a los ocupantes del edificio.

El backbone de datos se puede implementar con cables UTP y/o con fibra óptica. En el caso de decidir utilizar UTP, el mismo será de categoría 5e, 6 o 6A y se dispondrá un número de cables desde cada gabinete al gabinete seleccionado como centro de estrella.

Actualmente, la diferencia de coste provocada por la utilización de fibra óptica se ve compensada por la mayor flexibilidad y posibilidad de crecimiento que brinda esta tecnología.

Se construye el backbone llevando un cable de fibra desde cada gabinete al gabinete centro de la estrella. Si bien para una configuración mínima Ethernet basta con utilizar cable de dos fibras, resulta conveniente utilizar cable con mayor cantidad de fibras (6 a 12) ya que la diferencia de coste no es importante y se posibilita por una parte disponer de conductores de reserva para el caso de falla de algunos, y por otra parte, la utilización en el futuro de otras topologías que requieren más conductores, como FDDI o sistemas resistentes a fallas.

En los gabinetes se dispone generalmente de las siguientes secciones:

• Acometida de los puestos de trabajo: dos cables UTP llegan desde cada puesto de trabajo.
• Acometida del backbone telefónico: cable multipar que puede terminar en regletas de conexión o en patch panels.
• Acometida del backbone de datos: cables de fibras ópticas que se llevan a una bandeja de conexión adecuada.

Consideraciones de diseño

Los costes en materiales, mano de obra e interrupción de labores al hacer cambios en el cableado horizontal pueden ser muy altos. Para evitar estos costes, el cableado horizontal debe ser capaz de manejar una amplia gama de aplicaciones de usuario.

La distribución horizontal debe ser diseñada para facilitar el mantenimiento y la relocalización de áreas de trabajo. El diseñador también debe considerar incorporar otros sistemas de información del edificio (por ej. control ambiental, seguridad, audio, alarmas y sonido) al seleccionar y diseñar el cableado horizontal.

Topología

La norma EIA/TIA 568A hace las siguientes recomendaciones en cuanto a la topología del cableado horizontal:

• El cableado horizontal debe seguir una topología estrella.
• Cada toma/conector de telecomunicaciones del área de trabajo debe conectarse a una interconexión en el cuarto de telecomunicaciones.

La distancia horizontal máxima no debe exceder los 90 m. La distancia se mide desde la terminación mecánica del medio en la interconexión horizontal en el cuarto de telecomunicaciones hasta la toma/conector de telecomunicaciones en el área de trabajo. Además se recomiendan las siguientes distancias: se separan 10 m para los cables del área de trabajo y los cables del cuarto de telecomunicaciones (cordones de parcheo, JUMPERS  y cables de equipo).

Medios reconocidos

Se reconocen cinco tipos de cable para el sistema de cableado horizontal:

• Cables de par trenzado sin blindar (UTP) de 100 ohmios y cuatro pares.
• Cables de par trenzado apantallado (FTP) de 120 ohmios y cuatro pares.
• Cables de par trenzado blindado (STP) de 150 ohmios y cuatro pares.
• Cables de fibra óptica multimodo de 62.5/125 μm y 50/125 μm.
• Cables de fibra óptica monomodo de 9/125 μm.

Atenuación

Las señales de transmisión a través de largas distancias están sujetas a distorsión que es una pérdida de fuerza o amplitud de la señal. La atenuación es la razón principal de que el largo de las redes tenga varias restricciones. Si la señal se hace muy débil, el equipo receptor no interceptará bien o no reconocerá esta información.

Esto causa errores, bajo desempeño al tener que retransmitir la señal. Se usan repetidores o amplificadores para extender las distancias de la red más allá de las limitaciones del cable. La atenuación se mide con aparatos que inyectan una señal de prueba en un extremo del cable y la miden en el otro extremo. Atenuación es la pérdida de señal debido a la distancia de un punto a otro.

Capacitancia del cable

La capacitancia o capacidad puede distorsionar la señal en el cable: cuanto más largo sea el cable, y más delgado el espesor del aislante, mayor es la capacitancia, lo que resulta en distorsión.

La capacidad es la unidad de medida de la energía almacenada en un capacitor y el cable al tener dos o más electrodos separados por un material dieléctrico se comporta básicamente como un capacitor.

Los probadores de cable pueden medir la capacidad de este par para determinar si el cable ha sido roscado o estirado. La capacidad del cable de par trenzado en las redes está entre 17 y 20 pF.

Velocidad según la categoría de la red

Cable de par trenzado

• categoría 1: se utiliza para comunicaciones telefónicas y no es adecuado para la transmisión de datos ya que sus velocidades no alcanzan los 512 kbit/s.
• categoría 2: puede transmitir datos a velocidades de hasta 4 Mbit/s.
• categoría 3: se utiliza en redes 10BaseT y puede transmitir datos a velocidades de hasta 10 Mbit/s.
• categoría 4: se utiliza en redes Token Ring y puede transmitir datos a velocidades de hasta 16 Mbit/s.
• categoría 5: puede transmitir datos a velocidades de hasta 100 Mbit/s.
• categoría 5e: puede transmitir datos a velocidades de hasta 1000 Mbit/s.
• categoría 6: Redes de alta velocidad hasta 1 Gbit/s.
• categoría 6A: Redes de alta velocidad hasta 10 Gbit/s.
• categoría 7: Redes de alta velocidad de hasta 10 Gbit/s y frecuencias hasta 600 MHz
• categoría 7A: Redes de alta velocidad de hasta 10 Gbit/s y frecuencias hasta 1000 MHz
• categoría 8: Redes de alta velocidad de hasta 40 Gbit/s y frecuencias hasta 2000 MHz
